Luftisolierte Ring-Haupteinheit

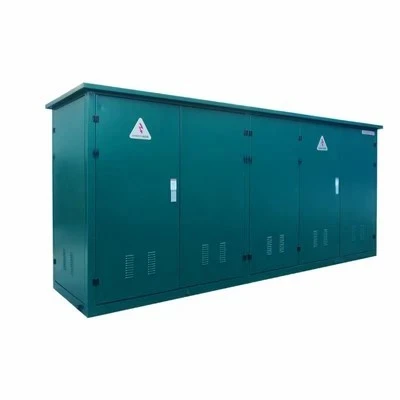

Die luftisolierte Ringleitungseinheit (RMU) ist ein modulares Mittelspannungs-Schaltanlagensystem mit einer Nennspannung von bis zu 24 kV, das für sekundäre Stromverteilungsnetze entwickelt wurde. Diese Konfiguration nutzt atmosphärische Luft als primäres dielektrisches Medium und beherbergt Lasttrennschalter, Erdungsschalter und Vakuum-Leistungsschalter in einem kompakten, unterteilten Stahlblechgehäuse. Es bietet zuverlässige Stromkreisumschaltung, Überlastschutz und Fehlerisolierung für Radial- und Schleifenverteilungssysteme, ohne auf unter Druck stehendes SF6-Gas angewiesen zu sein.

SF6-freies dielektrisches Design:Nutzt feste Isolierung und trockene atmosphärische Luft und eliminiert so die Verfolgung von Treibhausgasen, Drucküberwachungssensoren und Risiken bei der Einhaltung gesetzlicher Vorschriften während des gesamten Betriebslebenszyklus.

Dreifache-Fachtrennung:Das Gehäuse isoliert die Sammelschiene, die Kabelverbindung und die Schaltmechanismen in unabhängigen Metallfächern und verhindert so die Ausbreitung lokaler Fehler.

Mechanische Verriegelung:Integrierte narrensichere Verriegelungsnocken verhindern fehlerhafte Betriebsabläufe, wie z. B. das Öffnen des Lasttrennschalters bei geschlossenem Erdungsschalter.

Kompakte Stellfläche:Entwickelt mit einem reduzierten Tiefen- und Breitenprofil, passt in vorgefertigte Kiosk-Umspannwerke, unterirdische Gewölbe und enge Industrieschalträume.

Sichtbarer Isolationsbruch:Transparente Sichtfenster ermöglichen eine direkte physische Kontrolle der Weichenzungenposition vor Beginn der Wartungsarbeiten.

Städtische Vertriebsnetze:Sekundäre Umspannwerksknoten in kommunalen Stromnetzen, die unterirdische Kabelringe verlegen.

Solar- und Windbilanz der Anlage:Mittelspannungs-Sammelringe verbinden-Aufwärtstransformatorstationen an Standorten für erneuerbare Energien.

Industrieanlagen:Fabrikumspannwerke, die eine lokale Stromverteilung und einen Motor-/Transformatorschutz erfordern.

Gewerbeimmobilien:Kellerverteilerräume in großen Gewerbekomplexen, Rechenzentren und institutionellen Campusgeländen.

Feeder-Konfiguration:Kombinationen aus Lasttrennschaltermodulen (LBS), Vakuumleistungsschaltermodulen (VCB) und direkten Sammelschienenverlängerungen, die gemäß den Anforderungen des Single-Line-Diagramms (SLD) erstellt wurden.

Steuerungs- und Messintegration:Vorkehrungen für integrierte Schutzrelais (selbst-versorgt oder hilfsversorgt-), Mehrtarif-Energiezähler und Remote Terminal Units (RTUs) für SCADA-Telemetrie.

Gehäuseausführungen:Kalt{0}gewalzte Stahlplatten, behandelt mit Zink{1}Phosphat-Korrosionsschutzgrundierung und elektrostatischer Epoxidpulverbeschichtung (RAL 7035-Standard oder kundenspezifische Farbcodes). Pakete zum Schutz der Küste mit hohem-Salzgehalt verfügbar.

Kabeleinführungsoptionen:Untere Kabeleinführung mit geteilten Kabeleinführungsplatten oder kundenspezifischen Grundrahmen, abgestimmt auf bestimmte Grabenlayouts im Zivilbau.

Engineering-Downloads:Benötigen Sie eine Layoutüberprüfung für Ihr Projekt? Greifen Sie auf herunterladbare 2D-/3D-CAD-Blöcke, BIM-Modelle und umfassende technische PDF-Kataloge zu, indem Sie Ihr Projekt-Einzelliniendiagramm (SLD) über unser technisches Anfrageportal einreichen.

Die Produktion erfolgt auf CNC-Laserschneid- und Revolverstanzmaschinen, um die Maßtoleranzen der Gehäuse innerhalb von +/- 0.1 mm zu halten. Das robotergestützte Gas--Metalllichtbogenschweißen stellt die strukturelle Nahtintegrität aller modularen Rahmen sicher.

Jede zusammengebaute Einheit wird vor dem Versand einer Werksabnahmeprüfung (FAT) unterzogen:

Dielektrische Prüfung:Prüfung der Netzfrequenzfestigkeit und Prüfung der Blitzstoßspannung.

Teilentladungsmessung:Wird durchgeführt, um die Integrität des Isolationssystems unter hoher elektrischer Belastung zu überprüfen.

Mechanische Betriebsversuche:500 wiederholte mechanische Schließ--Öffnungszyklen an Schaltern und Leistungsschaltern, um die Haltbarkeit des Federmechanismus zu überprüfen.

Überprüfung des Schaltkreiswiderstands:Tests mit einem Mikro-Ohm-Messgerät wurden an primären Strompfaden durchgeführt, um einen niedrigen Kontaktwiderstand zu bestätigen.

Typprüfberichte:Herausgegeben von unabhängigen ILAC-akkreditierten Laboren, die die Einhaltung von IEC 62271-200 überprüfen.

Qualitätsmanagement:Nach ISO 9001:2015 zertifizierte Produktionsstätte.

Mitgelieferte technische Dokumentation:Zu jeder Lieferung gehören zertifizierte Generalanordnungszeichnungen (GA), elektrische Schaltpläne, zweisprachige Bedienungsanleitungen, Werksprüfblätter und Ersatzteillisten.

Exportverpackung:Die Einheiten sind in feuchtigkeitsabweisender Vakuumfolie mit Silikagel-Trockenmittelpackungen versiegelt und in wärmebehandelten Sperrholzkisten in Exportqualität (ISPM 15-konform) gesichert.

Heben und Handling:Die Kisten verfügen über spezielle Gabelstapler-Steckplätze und Hebeösen für einen Laufkran, um eine mechanische Belastung der Schaltanlagenrahmen während des Transports zu verhindern.

Vorlaufzeit:Standardkonfigurationen werden innerhalb von 4 bis 6 Wochen versandt; Auftragsbezogene Projekte benötigen je nach SLD-Komplexität 8 bis 10 Wochen.
