Stromverteilerschrank

Startseite / Produkte / Stromverteilerschrank
Produktübersicht und Kernarchitektur



Dieser für die primäre und sekundäre Stromverteilung konzipierte Schrank empfängt den eingehenden Strom von Transformatoren oder Schaltanlagen und leitet Abzweigstromkreise an schwere Maschinen, Motorsteuerzentren und Automatisierungssubsysteme weiter.


Gehäusestruktur:Modulares Strukturskelett aus 1,5 mm-2,0 mm kalt-gewalzten Stahlprofilen, konstruiert mit einem 25-mm-Lochmusterabstand für vielseitige interne Komponentenmontage und flexible Sammelschienenanordnung.


Sammelschienensystem:Electrolytic Tough Pitch (ETP) Kupfer-Sammelschienen (99,9 % Reinheit), an den Kontaktstellen versilbert, ausgelegt für Stromdichten bis zu 2,0 A/mm2, um lokalisierte thermische Hotspots zu verhindern.


Interne Partitionierung:Interne Trennungskonfigurationen von Form IP bis Form IVb unter Verwendung von verzinkten Stahlblechen oder isolierten Barrieren zur Trennung von Funktionseinheiten, Sammelschienen und Kabelverbindungszonen.


Kabeleinführungsdesign:Abnehmbare obere und untere Verschraubungsplatten, vor-gestanzt oder leer gelassen, zur Aufnahme von robusten-Industriesteckverbindern mit-Bodeneinführung oder Mehrloch-Kompressionskabelverschraubungen.




Technische Spezifikationen und Konfigurationsmatrix



Parameter

Spezifikationsbereich

Compliance-Standard

Bemessungsbetriebsspannung (Ue)

Bis zu 690 V AC, 50/60 Hz

IEC 61439-1/-2

Nennstrom (In)

Bis zu 6300A

IEC 61439

Kurzschlussfestigkeit (Icw)

Bis zu 100 kA für 1 Sekunde

IEC 60439-1

Schutzart (IP-Schutzart)

IP30 bis IP65

IEC 60529 / NEMA 12/4X

Gehäusematerial

Kalt-gewalzter Stahl (CRS) / Edelstahl 304/316

ASTM A1008 / AISI 304

Oberflächenbeschaffenheit

Epoxid--Polyester-Pulverbeschichtung, strukturiert, 80–120 µm

ISO 2409 (Haftung)

Standardfarbe

RAL 7035 (Lichtgrau) / RAL 7032 / Benutzerdefiniert

Industriestandard




Herstellung und Qualitätskontrolle


Bei den Produktionsläufen kommen hochpräzise CNC-Fertigungszellen zum Einsatz, um strukturelle Montagetoleranzen innerhalb von +/- 0,2 mm einzuhalten und so die Integrität der Dichtungskompression über alle Türdichtungen hinweg sicherzustellen.

01/

Blechbearbeitung:Das CNC-Faserlaserschneiden von Trumpf sorgt in Kombination mit den mehrachsigen Abkantpressen von Amada für gleichmäßige Biegewinkel, präzise Eckpassungen und spannungsfreie Rahmenverbindungen.

02/

Schweiß- und Nahtintegrität:Kontinuierliches MIG/WIG-Roboterschweißen an strukturellen tragenden Rahmen, gefolgt von manuellem Schleifen, um Spannungserhöhungen zu beseitigen und hohe mechanische Belastbarkeitswerte sicherzustellen.

03/

Oberflächenvorbehandlung-:Die siebenstufige Eisenphosphat-Tauchreinigung entfernt Walzöle und Walzzunder, gefolgt von elektrostatischer Pulverabscheidung und thermischer Aushärtung bei 200 Grad und besteht 1000-Stunden-Salzsprühkorrosionstests gemäß ASTM B117.

04/

Werksabnahmeprüfung (FAT):Jede fertige Baugruppe wird einer 1-minütigen dielektrischen Spannungsprüfung mit 2,5 kV, Prüfungen der Primär-/Sekundärstromeinspeisung und einer kontinuierlichen Überprüfung der Erdung unterzogen (<=0.1 ohm), and mechanical interlock operational trials prior to crating.

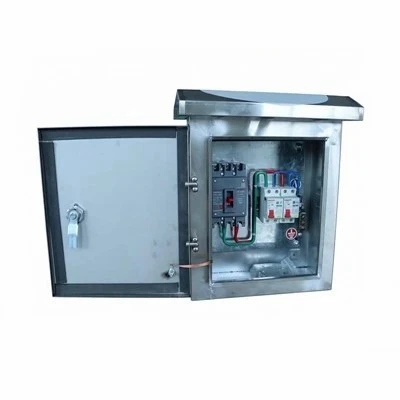

Low Voltage Power Distribution Cabinet



Anwendungsumgebungen

Industrielle Automatisierungsanlagen:Beherbergt SPS-Steuerungsracks, Frequenzumrichter (VFDs) und schwere Motorstarter in kontinuierlichen Fertigungslinien.


Gewerbeimmobilien und Gesundheitswesen:Verwaltet kritische Beleuchtung, HVAC-Steuerungsnetzwerke und die Verteilung der Notstromversorgung in mehrstöckigen Einrichtungen.


Infrastruktur für erneuerbare Energien:Integriert in Solarwechselrichter-Skids und Windturbinen-Basistürme unter Verwendung spezieller wetterfester Dichtungssysteme.



Checkliste zur Lieferantenbewertung für Beschaffungsingenieure



Technische Wende

Kann der Hersteller innerhalb von 48 Stunden DXF/STEP-Schaltpläne aufnehmen und 3D-Werkstattzeichnungen mit Sammelschienenabstandsvalidierungen erstellen?

01

Rückverfolgbarkeit von Rohstoffen

Werden eingehende Metall- und Kupferlieferungen von Mill Test Certificates (MTC) begleitet, die Reinheit und Zugfestigkeit bestätigen?

02

Anpassungslatenz

Die Standardvorlaufzeit für benutzerdefinierte Stanzprofile und modulare Layoutanpassungen beträgt 3 bis 4 Wochen nach der Zeichnungsfreigabe-.

03

Integrität der Exportverpackung

Sind die Einheiten auf wärmebehandelten ISPM 15-Holzkufen befestigt, mit VCI-Korrosionsschutzfolie umwickelt und mit einer Kantenverstärkung geschützt, um Verformungen beim Transport zu verhindern?

04



FAQ



F: Welche Blechstärke wird für den Strukturrahmen und die Außenverkleidungen verwendet?

A: Das Hauptstrukturskelett besteht aus kaltgewalzten 2,0-mm-Stahlprofilen, um hohen Belastungen der Ausrüstung standzuhalten, ohne sich zu verbiegen. Türverkleidungen und abnehmbare Seiten-/Rückabdeckungen bestehen aus 1,5 mm starkem Stahlblech. Edelstahloptionen der Güteklasse 304 oder 316 sind in Stärken von 1,5 mm bis 2,0 mm für korrosive oder maritime Umgebungen erhältlich.

F: Wie werden die Temperaturanstiegsgrenzen für Sammelschienen berechnet und verwaltet?

A: Die Dimensionierung der Sammelschienen richtet sich strikt nach den Entwurfsregeln der IEC 61439 und berücksichtigt dabei die Querschnittsfläche, den Skin-Effekt und die Umgebungstemperaturen im Inneren des Gehäuses. Schraubverbindungen sind drehmomentkalibriert und mit Belleville-Federscheibenbaugruppen gesichert, um bei zyklischer Wärmeausdehnung einen konstanten Kontaktdruck aufrechtzuerhalten.

F: Können diese Verteilerschränke den Standards UL 508A oder IEC 61439 entsprechen?

A: Ja. Die Schränke sind so konstruiert, dass sie grundsätzlich die strukturellen und elektrischen Kriterien der IEC 61439 erfüllen. Für nordamerikanische Projekte, die eine UL 508A- oder cULus-Zertifizierung erfordern, verwenden wir auf Projektanfrage eine behördenkonforme Komponentenauswahl, Abstandsmetriken und Bauprotokolle.

F: Wie werden Ausschnitte und Kabeleinführungsplatten individuell angepasst?

A: Standardgeräte verfügen über Bodenplatten mit herausnehmbaren Kabeleinführungsmodulen. Für kundenspezifische Knockout-Anforderungen werden Vektordateien (DXF/DWG) vor der Pulverbeschichtung direkt auf unserer Trumpf-CNC-Stanzpresse verarbeitet, um saubere, gratfreie Kanten zu gewährleisten, die die zertifizierte IP-Dichtung bewahren.

F: Welche Korrosionsschutzbeschichtungen werden für Einsätze im Freien oder an der Küste empfohlen?

A: Bei rauen atmosphärischen Bedingungen wird Baustahl aus Kohlenstoffstahl einem Strahlstrahlen-auf Sa 2,5 unterzogen, gefolgt von einer zink-reichen Epoxid-Grundierung und einer UV{3}}beständigen Polyester-Deckschicht. Alternativ eliminiert die Herstellung aus gebürstetem Edelstahl 304 oder 316 (Finish Nr. 4) grundsätzliche Oxidationsrisiken vollständig.

F: Welche Verpackungsprotokolle gelten für den internationalen Seetransport?

A: Die zusammengebauten Schränke sind direkt auf hochbelastbaren Holzkufen verschraubt, hermetisch in VCI-Folienbeuteln (Vapor Corrosion Inhibitor) versiegelt, die aktive Trockenmittel enthalten, um die Feuchtigkeit während des Transports zu neutralisieren, und in schweren Wellpappen- oder Sperrholzkisten gemäß ISPM 15-Standards eingeschlossen.

F: Haben Sie ein bevorstehendes Projekt, das eine individuelle Stromverteilung erfordert?

A: Laden Sie Ihre Single-{0}}Line-Diagramme (SLD) und Layout-Anforderungen an unseren Engineering-Desk hoch, um innerhalb von 48 Stunden eine technische Prüfung und eine formelle Antwort auf die Anfrage zu erhalten.
